DTNJ-1050D动态微扭矩传感器

◆  技术参数

测量范围: 0～0.1/0.2/0.3/0.5/1/2/3/5 Nm 　　　

输出灵敏度: 1.0～2.0 mV/V 　　　

综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)　

工作温度: -10～+60 ℃ 　　　

温度补偿范围: 室温～+60 ℃ 　　　

零点温度影响: ±0.1 %F.S/10 ℃ 　　　

激励电压: 12 VDC 　　　

绝缘电阻: 2000 MΩ/100VDC 　　　

输入电阻: 700±10/350±10 Ω 　　　

输出电阻: 700±5/350±5 Ω 　　　

零点输出: 0～±1 %F.S 　　　

安全过负荷率: 120 %F.S 　　　

出厂标准线长: 3 m

电 气 连 接 方 式　　 　　

输入（电源）正端 1 红　输出（信号）正端 2 黄　　输出（信号）负端 3 白　　

输入（电源）负端 4 绿　　

若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准

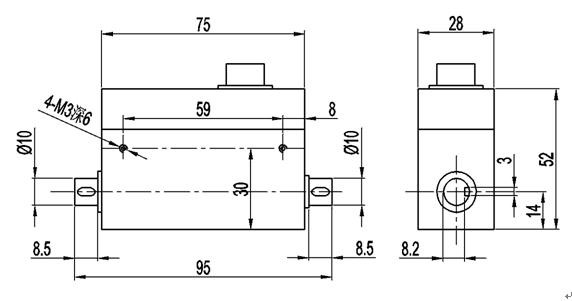

◆  外形尺寸
